Азот (N₂) — один из самых востребованных технических газов для обслуживания инженерных систем и оборудования. Его используют как инертную среду для продувки, осушки, замещения воздуха и пневмоиспытаний (опрессовки). Главные плюсы азота — химическая инертность, отсутствие влаги (при корректной поставке) и возможность контролировать процесс по давлению и расходу.
Но важно понимать: “нормы расхода” азота нельзя свести к одной цифре. Расход зависит от объёма системы, требуемого качества продувки, давления испытаний, наличия утечек и выбранной схемы работ. Ниже — понятные ориентиры, расчётные формулы и практические требования по безопасности.
Типовые сценарии применения азота
Продувка трубопроводов и оборудования
Задача продувки — удалить из системы воздух, остатки технологических газов, пыль, пары и мелкие загрязнения, а также создать инертную среду перед запуском. Азот часто применяют:
- для продувки газовых линий, коллекторов, редуцирующих узлов;
- перед сваркой/резкой на участках, где важно исключить кислород;
- перед заполнением системы рабочей средой (например, газом или хладагентом).
Осушка (удаление влаги)
Азот используют для вытеснения влажного воздуха и снижения точки росы внутри системы. Это актуально:
- при монтаже и ремонте холодильных контуров;
- при работах с пневматикой и КИПиА;
- при подготовке ёмкостей и линий под сухие среды.
Опрессовка азотом (пневмоиспытания)
Опрессовка азотом — это проверка герметичности и прочности системы давлением газа. Часто применяется, когда:
- нельзя использовать воду (риск коррозии, замерзания, сложность слива);
- объект уже смонтирован, а водяная опрессовка нежелательна;
- нужна быстрая проверка герметичности соединений.
Важно: пневмоиспытания потенциально опаснее гидроиспытаний из-за накопленной энергии сжатого газа, поэтому требования к технике безопасности всегда выше.
Формулы и ориентиры расхода: как считать потребность
Ниже — практические схемы расчёта. Они дают ориентир для планирования количества газа и выбора баллона/рампы. Для точного проекта учитывайте регламенты объекта и требования службы безопасности.
1) Расход азота на продувку по объёму системы
Базовая логика продувки — это “сколько раз мы заменим объём системы”. Обычно ориентируются на количество обменов объёма (V): 3–10 объёмов в зависимости от требований.
Формула-ориентир:
- Расход N₂ (в нормальных условиях) ≈ V_системы × N
где N = 3…10 (количество “обменов” объёма)
Пример:
Если внутренний объём трубопровода/ёмкости 0,2 м³, а вам нужно 6 обменов:
0,2 × 6 = 1,2 м³ азота (в пересчёте на нормальные условия)
Практический совет: если задача — просто “вытеснить воздух”, часто хватает 3–5 объёмов. Если нужна более чистая инертная среда или есть требования по остаточному кислороду/влаге — планируйте 6–10 и делайте контроль по анализатору (если есть).
2) Ориентир по “продувке потоком” (по времени)
Если вы продуваете через расходомер:
- Расход (м³) = Расходомер (л/мин) × Время (мин) / 1000
Например: 30 л/мин × 60 мин = 1800 л = 1,8 м³.
3) Сколько газа нужно на опрессовку азотом
Для опрессовки важно не только “накачать”, но и удержать давление. В идеале расход на “накачку” ограничен объёмом системы, а дополнительный расход появляется из-за утечек и температурных колебаний.
Для грубой оценки используют пересчёт по давлению (упрощённо, как ориентир для планирования):
- Объём N₂ в нормальных условиях ≈ V_системы × (P_абс / 1 бар)
где P_абс = P_избыточное + 1 бар
Пример (ориентир):
Система 0,1 м³, испытательное давление 10 бар избыточное → P_абс ≈ 11 бар
Тогда эквивалент “нормального” объёма газа ≈ 0,1 × 11 = 1,1 м³.
Важно: это упрощение для оценки потребности. В реальности влияют температура, схема заполнения, наличие буферов и то, насколько быстро вы подаёте газ.
4) Как прикинуть, какой баллон выбрать (13,4 л или 40 л)
Практически удобно думать так: чем больше объём баллона, тем больше автономность, меньше замен и проще держать стабильный режим.
- 13,4 л — выездные работы, небольшие объёмы, короткие продувки, сервис.
- 40 л — базовый вариант для регулярных работ и больших систем, меньше простоев на замену.
Если у вас несколько объектов в день или длинные трассы, почти всегда выгоднее иметь 40 л как основу и 13,4 л как мобильный резерв.
Оборудование для продувки и опрессовки азотом
Минимальный набор

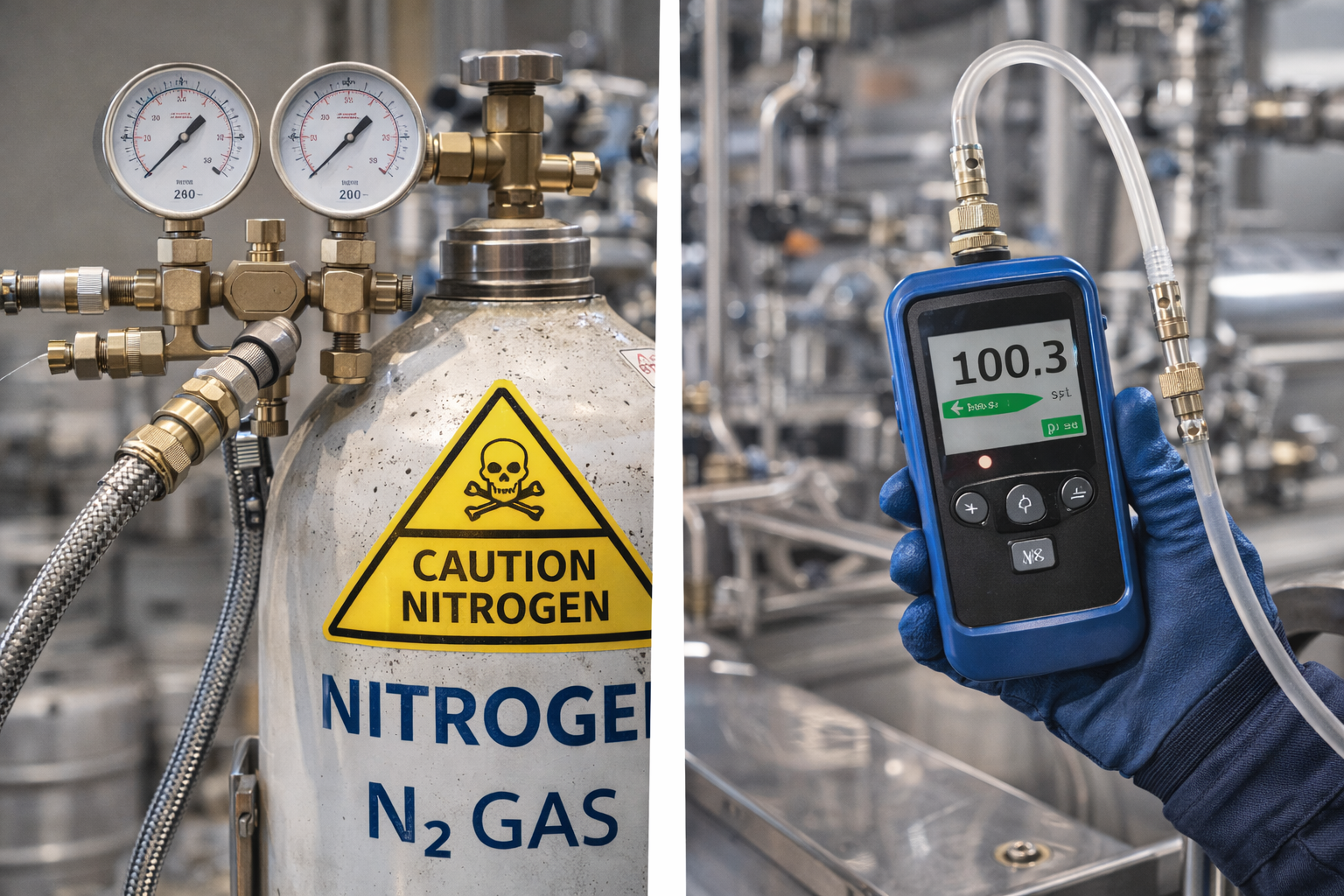

- Азотный баллон (13,4 л / 40 л) или рампа при постоянных работах.
- Редуктор под азот с манометрами (вход/выход) и возможностью точной настройки.
- Шланги/металлорукава и фитинги под нужные соединения.
- Запорная арматура и обратные клапаны (особенно в сложных схемах).
- Для продувки: расходомер (желательно), чтобы не работать “на слух”.
Для опрессовки
- Манометр поверенный (лучше отдельный контрольный).
- Узел плавной подачи (чтобы исключить резкие скачки).
- Средство контроля утечек (мыльный раствор/спрей, течеискатель).
- При необходимости — предохранительный клапан и защитные экраны/ограждения зоны.
Безопасность: PPE и правила, которые реально спасают
Азот инертен, но опасен тем, что вытесняет кислород и может привести к удушью без запаха и “предупреждений”. Кроме того, при опрессовке есть риск травм из-за энергии сжатого газа.
Основные риски
- Удушье при работе в закрытых помещениях/колодцах/приямках.
- Травмы от разрыва шланга, фитинга, сорванной заглушки при опрессовке.
- Обморожения и ожоги холодом при резком сбросе давления (эффект охлаждения газа).
- Шум и баротравма при аварийном сбросе.
PPE (СИЗ), которые стоит применять
- Защитные очки/щиток (особенно при опрессовке и сбросе).
- Перчатки (для работы с арматурой, особенно в холодное время).
- Защита слуха при работах с высокими давлениями и сбросами.
- Рабочая обувь и одежда без свободных элементов, которые могут зацепиться.
Практические правила безопасности
- Всегда обеспечивайте вентиляцию. В замкнутых зонах — работайте по наряду и используйте газоанализатор/контроль O₂ (если предусмотрено на объекте).
- Подавайте давление плавно, без рывков.
- Никогда не стойте напротив заглушек/фитингов и “линии возможного выстрела”.
- Ограждайте зону опрессовки, не допускайте посторонних.
- Контролируйте давление двумя средствами: на редукторе и контрольным манометром.
- При падении давления ищите утечку безопасно: сначала снизьте давление до приемлемого уровня, затем проверяйте соединения.
Итог: как получить прогнозируемый расход и безопасный процесс
Чтобы грамотно использовать азот для продувки и опрессовки, достаточно держать четыре опоры:
- понимать сценарий (продувка/осушка/испытания);
- считать расход от объёма системы и пиковых требований;
- использовать правильное оборудование (редуктор, манометры, расходомер);
- соблюдать безопасность, особенно при пневмоиспытаниях и в закрытых помещениях.
