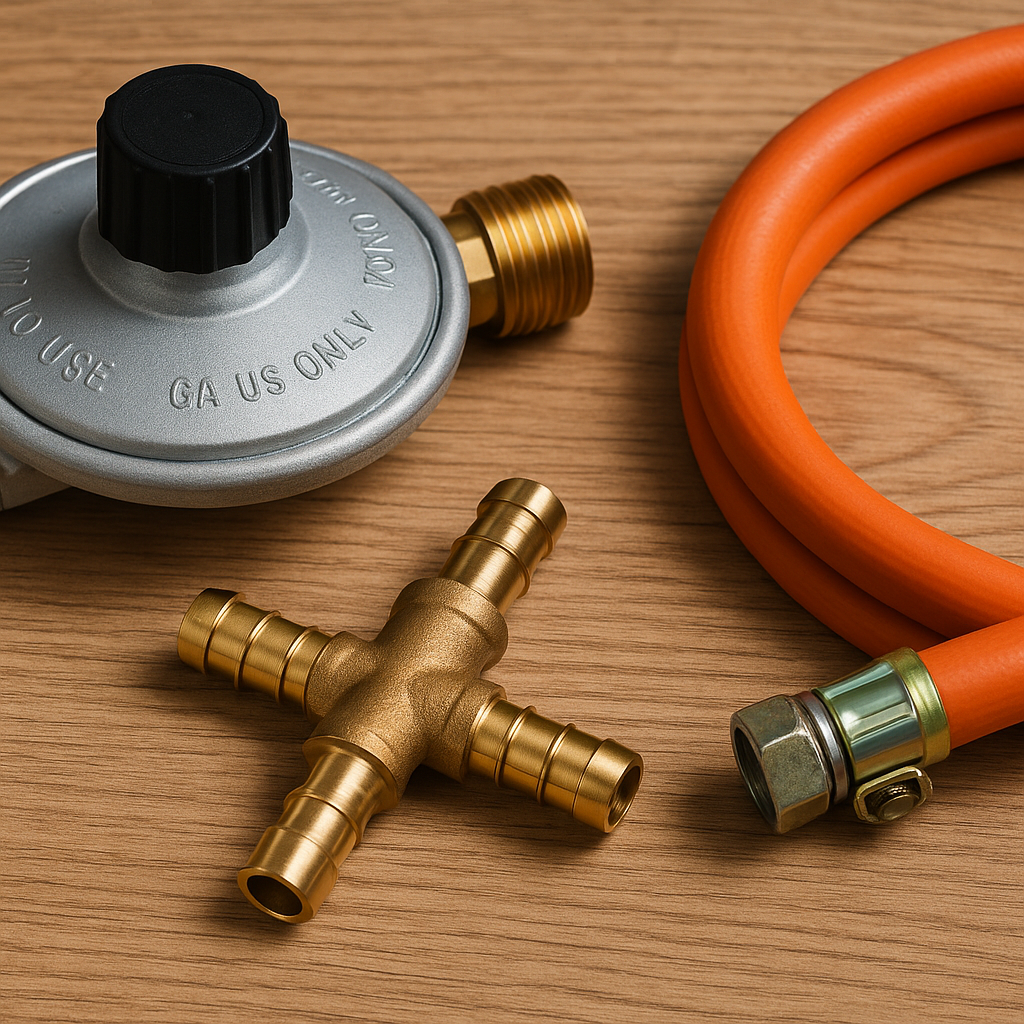

Любой комплекс газового хозяйства состоит не только из баллонов и газификаторов, но и множества мелких, но крайне важных деталей: редукторов, тройников, шлангов, манометров, предохранительных клапанов. Правильно подобранные аксессуары обеспечивают безопасность и эффективность работы. Разберём основные категории и цены.
1. Редукторы давления (редукторы)
- Типы редукторов
- Двухступенчатые для кислорода (O₂) — обеспечивают плавное снижение высокого входного давления (150–200 атм) до рабочего (1–4 атм).
- Одноступенчатые для инертных газов (N₂, Ar) — часто используются на сварочных постах, где требуется давление до 10 атм.
- Двухступенчатые для кислорода (O₂) — обеспечивают плавное снижение высокого входного давления (150–200 атм) до рабочего (1–4 атм).
- Материалы и совместимость
- Корпус из цельнометаллического латунного сплава с антикоррозийным покрытием.
- Уплотнения из фторкаучука (FKM), устойчивого к агрессивным газам.
- Корпус из цельнометаллического латунного сплава с антикоррозийным покрытием.
- Параметры
- Входное давление: 150–200 атм; выходное: 1–4 атм (кислород) или до 10 атм (аргон, азот).
- Производительность: 10–20 м³/ч.
- Входное давление: 150–200 атм; выходное: 1–4 атм (кислород) или до 10 атм (аргон, азот).
- Примерные цены
- Редуктор для кислорода 150 атм → 18 000–22 000 ₸.
- Редуктор для аргона/азота (до 10 атм) → 15 000–18 000 ₸.
- Редуктор для кислорода 150 атм → 18 000–22 000 ₸.
Совет: выбирайте редукторы с двумя манометрами: один для давления на входе (остаток газа), второй — для рабочего давления.
2. Тройники и распределительные коллекторы
- Назначение
- Позволяют разветвить поток газа на несколько потребителей одновременно.
- Позволяют разветвить поток газа на несколько потребителей одновременно.
- Конструкция
- Изготовлены из меди или нержавеющей стали:
- Медные: для кислорода и инертных газов;
- Стальные (AISI 316) с антикоррозийной обработкой: для CO₂.
- Медные: для кислорода и инертных газов;
- Изготовлены из меди или нержавеющей стали:
- Типоразмеры
- Тройник 8 мм → на 2–3 поста (обычные сварочные установки).
- Коллектор 12–15 мм → на 4–5 потребителей (большие производственные цеха).
- Тройник 8 мм → на 2–3 поста (обычные сварочные установки).
- Примерные цены
- Медный тройник 8 мм → 3 500–4 000 ₸.
- Нержавеющий коллектор 15 мм, на 4 выхода → 12 000–15 000 ₸.
- Медный тройник 8 мм → 3 500–4 000 ₸.
Совет: при выборе учитывайте диаметр магистрали: если трубопровод 15 мм, ставьте соответствующие тройники, чтобы избежать падения давления.
3. Шланги газовые (высокого давления)
- Материалы
- Внутренний слой: синтетическая резина (стойкость к газам).
- Усиление: стальная оплётка или синтетическая текстильная арматура.
- Наружный слой: эластичная резина с УФ-стабилизацией.
- Внутренний слой: синтетическая резина (стойкость к газам).
- Диаметры и длины
- 6 мм (манометрические шланги), 8 мм (сварочные), 12 мм (магистральные).
- Длина 1,5 м, 3 м и 5 м — самые распространённые.
- 6 мм (манометрические шланги), 8 мм (сварочные), 12 мм (магистральные).
- Рабочие параметры
- Давление до 20 МПа (200 атм).
- Температурный диапазон: −40 °C…+70 °C.
- Давление до 20 МПа (200 атм).
- Примерные цены
- Сварочный шланг 8 мм × 3 м → 4 000 ₸.
- Магистральный шланг 12 мм × 5 м → 8 000 ₸.
- Манометрический шланг 6 мм × 1,5 м → 2 500 ₸.
- Сварочный шланг 8 мм × 3 м → 4 000 ₸.
Совет: при покупке шлангов обращайте внимание на маркировку «ISO 14113» и «ISO 3821» — она гарантирует качество и соответствие безопасности.
4. Манометры и термометры
- Манометры (до 200 атм)
- Стандартный диапазон: 0–25 МПа (250 атм) с точностью класса 1,6.
- Диаметр корпуса: 63 мм (для пульта управления), 100 мм (для настенного крепления).
- Цена: 5 000–7 000 ₸ (63 мм), 7 000–9 000 ₸ (100 мм).
- Стандартный диапазон: 0–25 МПа (250 атм) с точностью класса 1,6.
- Термометры биметаллические
- Диапазон: −50 °C…+150 °C, точность ±1,5 °C.
- Корпус из нержавеющей стали (AISI 304).
- Цена: 3 500–5 000 ₸.
- Диапазон: −50 °C…+150 °C, точность ±1,5 °C.
Совет: для точного контроля используйте комбинированные манометры-температуры (2 в 1), если позволяет бюджет: они облегчают монтаж и стоят 10–12 000 ₸.
5. Предохранительные устройства
- Предохранительные клапаны (ПСК)
- Срабатывают при превышении давления на 25–30 % от номинала.
- Типы: пружинные (0,1–0,5 МПа), дисковые.
- Цена: 6 000–8 000 ₸.
- Срабатывают при превышении давления на 25–30 % от номинала.
- Разрывные мембраны
- Бюджетный вариант защиты: диафрагма из нержавеющей фольги, меняется после срабатывания.
- Порог срабатывания задаётся при установке: 150–200 атм.
- Цена: 3 000–4 000 ₸.
- Бюджетный вариант защиты: диафрагма из нержавеющей фольги, меняется после срабатывания.
Совет: оптимальное решение — установка предохранительного клапана перед каждым редуктором и разрывной мембраны в магистрали высокого давления.
6. Кронштейны, стойки и крепления
- Стойки для баллонов
- Металлические сварные стойки на 2–3 баллона, антикоррозийное покрытие.
- Цена: 15 000–18 000 ₸.
- Металлические сварные стойки на 2–3 баллона, антикоррозийное покрытие.
- Кронштейны настенные
- Удобны при дефиците места: прочно фиксируют баллон к стене.
- Цена: 2 500–3 000 ₸ за комплект (болты и держатели).
- Удобны при дефиците места: прочно фиксируют баллон к стене.
- Цепные крепления и хомуты
- Стальные кольца с цепью: надёжно удерживают баллон в вертикальном положении.
- Цена: 1 500–2 000 ₸.
- Стальные кольца с цепью: надёжно удерживают баллон в вертикальном положении.
Совет: устанавливайте по две точки крепления (верхняя и нижняя) для каждого баллона, чтобы предотвратить раскачивание.
7. Монтажные и вспомогательные инструменты
- Ключи для баллонов
- Специализированные баллонные ключи с неповторяющимся профилем (соответствуют ISO 10700).
- Цена: 2 000–3 000 ₸.
- Специализированные баллонные ключи с неповторяющимся профилем (соответствуют ISO 10700).
- Упоры и блоки
- Резиновые блоки под редукторы и манометры предотвращают их перегрузку при монтажных работах.
- Цена: 500–800 ₸.
- Резиновые блоки под редукторы и манометры предотвращают их перегрузку при монтажных работах.
- Ремкомплекты
- Наборы уплотнений для редукторов (O-ring, прокладки) — 2 000–2 500 ₸.
- Набор для замены фитингов и переходников (гайки, шайбы) — 1 500 ₸.
- Наборы уплотнений для редукторов (O-ring, прокладки) — 2 000–2 500 ₸.
Совет: приобретайте комплекты инструментов « всё в одном » (ключ + приборы), чтобы каждый техник имел под рукой всё необходимое.
8. Итоговая комплектация и ориентировочные расходы
Для организации базового сварочного поста (один баллон, редуктор, тройник, два шланга, манометр, ПСК, стойка, ключ) потребуются следующие позиции:
- Баллон 40 л: 80 000 ₸
- Редуктор (аргон/азот): 16 000 ₸
- Тройник 8 мм: 3 500 ₸
- Шланг 8 мм × 3 м: 4 000 ₸
- Манометр 63 мм: 6 000 ₸
- Предохранительный клапан: 7 000 ₸
- Стойка для баллона: 16 000 ₸
- Ключ баллонный: 2 500 ₸
- Уплотнения и ремкомплект: 2 500 ₸
Итого (без учёта доставки и монтажа):
≈ 137 000 ₸
Заключение:
Правильно подобранные аксессуары (редукторы, тройники, шланги, манометры, предохранительные устройства) продлевают срок службы газового оборудования, повышают его безопасность и снижают вероятность аварий. Используйте оригинальные комплектующие и обращайтесь к проверенным поставщикам, чтобы избежать простоев и непредвиденных затрат.
