Газовый редуктор понижает давление газа из баллона (до 20 МПа) до рабочего и держит его стабильным на горелке или сварочном аппарате. Ошибка в выборе типа редуктора — это либо нестабильная дуга и порча шва, либо прямая угроза взрыва. Разберём, чем отличаются кислородный, ацетиленовый, аргоновый и углекислотный редукторы, как читать их маркировку по ГОСТ 13861-89 и на какие характеристики смотреть перед покупкой.
Что делает редуктор и из чего состоит
Баллонный редуктор снижает давление сжатого или сжиженного газа до безопасного рабочего и автоматически компенсирует его падение по мере опустошения баллона. В баллоне сжатого газа давление достигает 15–20 МПа (150–200 бар), а на горелку или в зону сварки нужно подать всего 0,1–1,25 МПа.

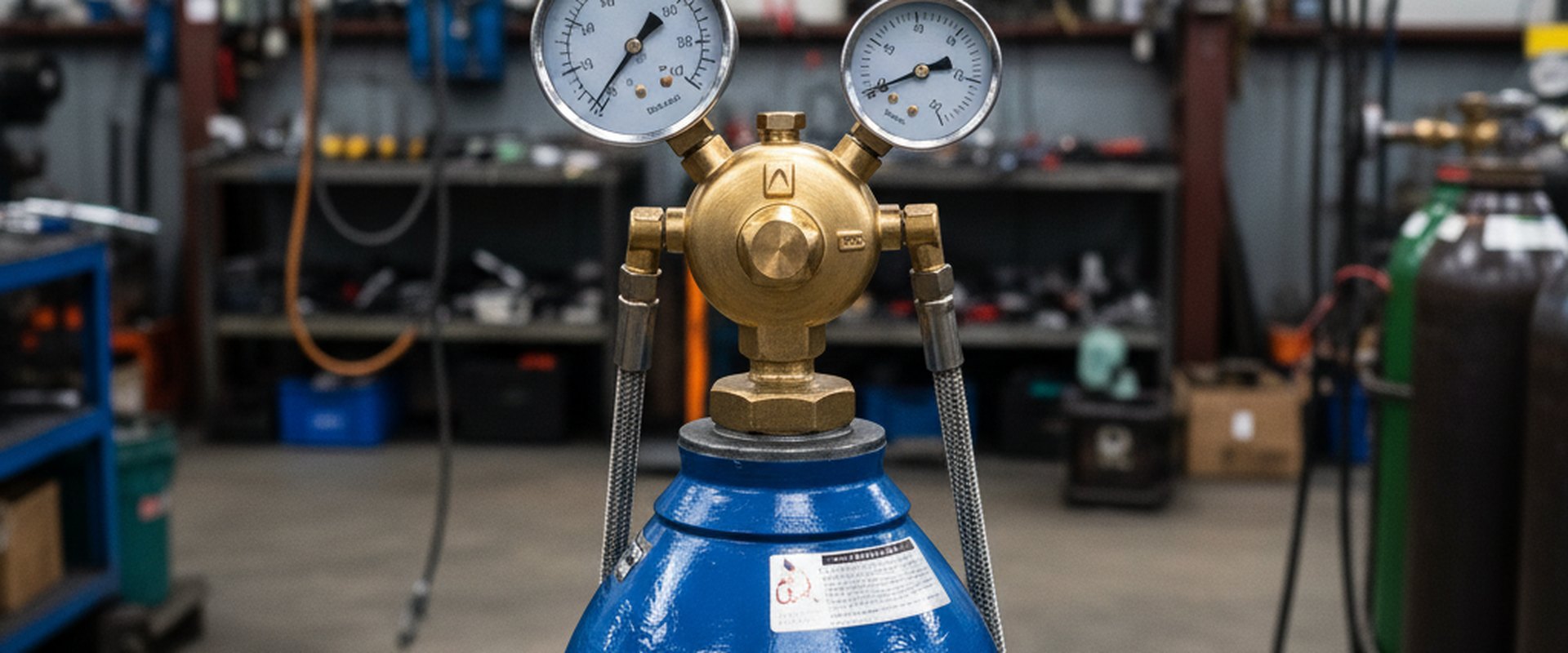

Конструктивно редуктор состоит из камеры высокого давления, регулирующей пружины с мембраной, запорного клапана и двух манометров. Манометр высокого давления показывает остаток газа в баллоне, манометр низкого — фактическое рабочее давление. Регулировочный винт меняет усилие пружины и тем самым задаёт давление на выходе.
По числу ступеней редукторы делят на одноступенчатые и двухступенчатые. Одноступенчатый дешевле, но при сильном расходе и падении давления в баллоне рабочее давление «плывёт». Двухступенчатый держит выход стабильным до конца баллона — он нужен для точной сварки и длительных работ.
Типы редукторов по газу и маркировка ГОСТ 13861-89
Тип редуктора подбирают строго под газ — корпус, седло клапана и уплотнения рассчитаны на конкретную среду и давление. Маркировка по ГОСТ 13861-89 кодирует назначение: первая буква «Б» — баллонный, вторая — газ, третья — число ступеней или конструкция.
| Маркировка | Газ | Цвет корпуса | Рабочее давление | Особенность |
|---|---|---|---|---|
| БКО-50 | Кислород | Голубой | до 1,25 МПа | Только обезжиренный |
| БАО-5 | Ацетилен | Белый | до 0,15 МПа | Крепление хомутом, без штуцера |
| БПО-5 | Пропан-бутан | Красный | до 0,3 МПа | Левая резьба |
| У-30 / УР-6 | Углекислота | Чёрный | до 1,0 МПа | С подогревателем |
| АР-40 / АР-150 | Аргон | Чёрный | до 1,0 МПа | С ротаметром-расходомером |
Числа в маркировке (например, 50 у БКО-50) указывают пропускную способность в м³/ч. Чем выше расход на горелке или в сварочной зоне, тем больше должна быть пропускная способность редуктора.
Кислородный редуктор (БКО)
Кислородный редуктор — единственный, который обязан быть полностью обезжиренным. Контакт кислорода под давлением с маслом или жиром даёт самовоспламенение и взрыв. Поэтому БКО нельзя смазывать, нельзя браться за него замасленными перчатками и категорически нельзя ставить на кислород редуктор, ранее работавший на углеводородном газе. Присоединительная гайка — правая резьба G3/4″.
Ацетиленовый редуктор (БАО)
Ацетиленовый редуктор крепится к вентилю баллона не штуцером, а специальным хомутом с упорным винтом — это защита от ошибочной установки на другой газ. Рабочее давление ограничено 0,15 МПа, а по технике безопасности ацетилен подают не выше 0,1 МПа: при большем давлении он становится взрывоопасен. Подробнее о свойствах газа — в материале про ацетилен C₂H₂ и его применение.
Углекислотный редуктор (У-30, УР-6)
При большом расходе углекислота на дросселе резко расширяется и охлаждается — редуктор обмерзает, давление падает, дугу «срывает». Чтобы этого не было, углекислотные редукторы оснащают электрическим подогревателем на 24 или 36 В, который запитывается от сварочного полуавтомата. Часто вместо манометра низкого давления ставят ротаметр, показывающий расход напрямую в литрах в минуту.
Аргоновый редуктор (АР)
Аргоновый редуктор для сварки комплектуют ротаметром или расходомером с поплавком — для дуговой сварки важно не давление, а точный расход защитного газа. Аргон не агрессивен и не требует подогрева. Как подобрать сам газ по чистоте, описано в гайде как выбрать аргон для сварки.
Как подобрать редуктор: 5 параметров
Перед покупкой проверьте пять характеристик — они определяют, подойдёт ли редуктор под вашу задачу и баллон.
- Газ. Тип редуктора должен точно совпадать с газом в баллоне. Универсальных моделей под кислород и горючие газы не существует.
- Входное давление. Для сжатых газов (кислород, аргон, азот) редуктор рассчитан на 20 МПа, для сжиженных (пропан, CO₂) — меньше.
- Рабочее давление и расход. Сложите расход всех потребителей. Для одного поста сварки хватает редуктора на 6–10 м³/ч, для резки толстого металла нужно больше.
- Число ступеней. Для точных и долгих работ берите двухступенчатый — он стабильнее держит давление.
- Подогрев и расходомер. Для CO₂ при расходе свыше 10–12 л/мин нужен подогреватель, для дуговой сварки удобнее ротаметр.
Частые ошибки при выборе и эксплуатации
Самая опасная ошибка — установка кислородного редуктора на другой газ или наоборот. Резьбы намеренно сделаны разными (у горючих газов — левая), но переходники сводят защиту на нет. Вторая частая ошибка — экономия на пропускной способности: маломощный редуктор «не вытягивает» расход, и давление проседает под нагрузкой.
Не реже ошибаются с уплотнениями: прокладку под кислород нельзя ставить из обычной резины, она должна быть кислородостойкой и обезжиренной. И наконец, нельзя ремонтировать редуктор «на коленке» — после любого вмешательства нужна проверка на герметичность мыльным раствором по всем соединениям. Сами редукторы, шланги и переходники удобнее брать комплектом — об этом материал про аксессуары для газового оборудования.
Чтобы не перепутать газ при подключении, ориентируйтесь на цвет баллона и редуктора — система описана в статье про цветовую маркировку баллонов.
Часто задаваемые вопросы
Можно ли поставить кислородный редуктор на углекислоту?
Нет. Кислородный БКО рассчитан на другое рабочее давление и не имеет подогревателя, поэтому на CO₂ он будет обмерзать и «срывать» дугу. Для углекислоты нужен редуктор У-30 или УР-6 с подогревом.
Чем одноступенчатый редуктор отличается от двухступенчатого?
Одноступенчатый снижает давление за один проход и дешевле, но рабочее давление падает по мере опустошения баллона. Двухступенчатый делит понижение на два этапа и держит выход стабильным до конца — он нужен для точной сварки.
Почему углекислотный редуктор обмерзает?
При расходе свыше 10–12 л/мин углекислота резко расширяется на дросселе и охлаждается до отрицательных температур, влага из воздуха замерзает на корпусе. Решение — встроенный электроподогреватель на 24 или 36 В от сварочного аппарата.
Какое давление выставлять на редукторе для полуавтомата?
Для MIG/MAG-сварки ориентируются не на давление, а на расход газа — обычно 8–20 л/мин в зависимости от диаметра проволоки и сквозняка. Поэтому на сварочный редуктор ставят ротаметр, а не манометр низкого давления.
Можно ли использовать один редуктор для аргона и углекислоты?
Частично — аргоновый редуктор с ротаметром подойдёт для смеси Ar+CO₂, но для чистой углекислоты при большом расходе нужен подогрев, которого у аргонового нет. Для стабильной работы лучше иметь отдельные редукторы.
Как часто нужно проверять редуктор?
Перед каждой сменой проверяют герметичность соединений мыльным раствором и работу манометров. Манометры подлежат поверке раз в год, а при механическом повреждении корпуса или мембраны редуктор сразу выводят из эксплуатации.
Нужен ли редуктор для каждого баллона отдельно?
Да, на каждый баллон в работе ставится свой редуктор под его газ. Для газовой резки нужен комплект из кислородного и ацетиленового редукторов — об этом материал про газовую резку металла.
