Когда на участке стоит один сварочный пост, хватает баллона с редуктором. Но как только газ потребляют сразу несколько постов, печь или линия розлива, ручная замена баллонов превращается в постоянную беготню и простои. Решение — централизованная подача через газовую рампу и моноблоки баллонов. Ниже разберём, как это устроено, чем рампа отличается от моноблока, как посчитать запас газа и что требует промышленная безопасность.
Что такое газовая рампа

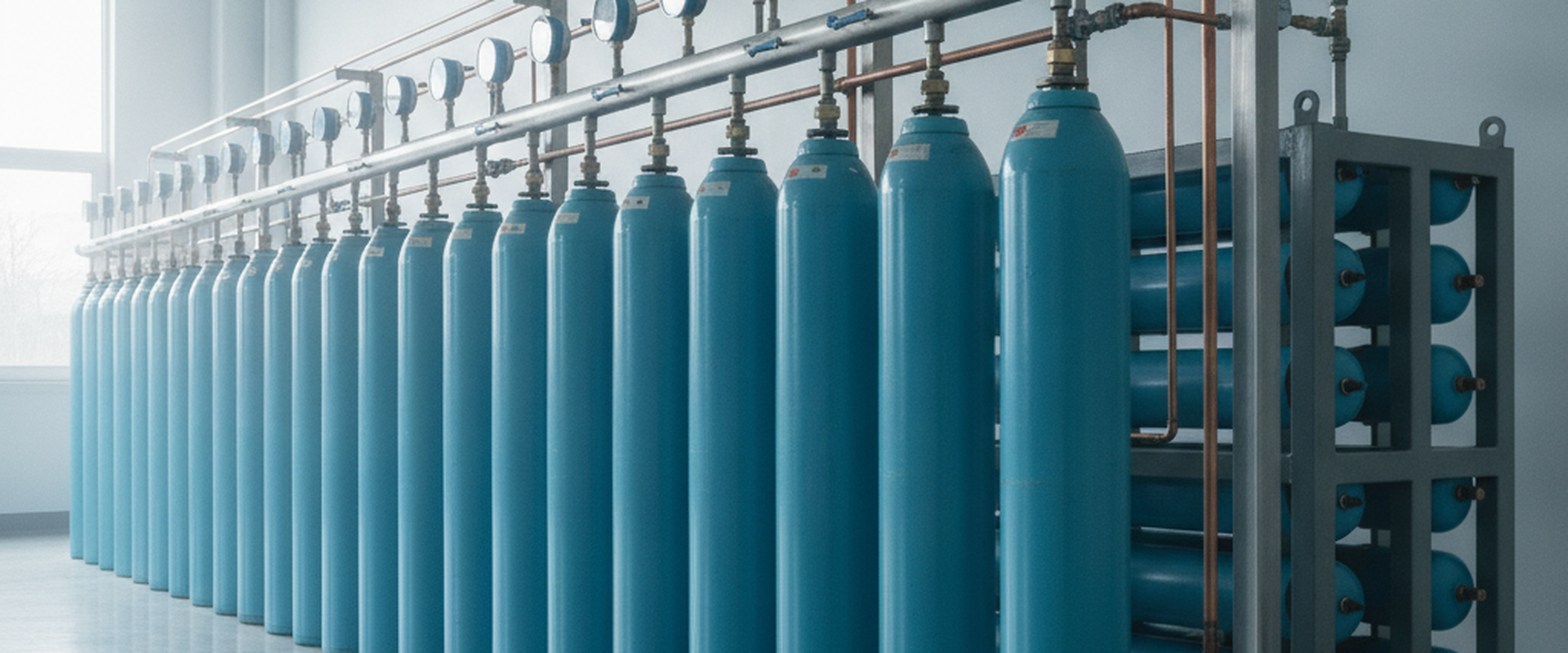

Газовая рампа (её также называют баллонной или газораспределительной рампой) — это коллектор, к которому через гибкие подводки подключают группу баллонов с одним газом. Газ из всех баллонов собирается в общую магистраль, проходит через рамповый редуктор и подаётся к потребителям под стабильным рабочим давлением.
Главный смысл рампы — непрерывность. Пока одна группа баллонов работает, вторая стоит в резерве. Когда давление в рабочей группе падает до минимума, подача переключается на резерв — вручную или автоматически. Оператор спокойно меняет опустевшие баллоны, не останавливая производство.
Из чего состоит рампа
- Коллектор (рампная гребёнка) — стальная труба с отводами под каждый баллон.
- Гибкие подводки — медные спиральные трубки или рукава высокого давления (РВД), соединяющие вентиль баллона с коллектором.
- Рамповый редуктор — понижает давление баллона (150–200 бар) до рабочего. Для разных газов свои редукторы: БКО — кислородный, БАО — ацетиленовый, БУО — углекислотный, серия для аргона и азота.
- Отсечные и обратные клапаны — отсекают группы и не дают газу идти в обратную сторону.
- Манометры высокого и низкого давления — контроль остатка в баллонах и давления в магистрали.
- Предохранительный клапан — сбрасывает избыточное давление в аварийной ситуации.
Чем моноблок отличается от рампы
Моноблок (баллонная сборка, связка, «батарея») — это группа баллонов, жёстко закреплённых на единой стальной раме с общим коллектором и одним присоединительным вентилем. По сути это готовая «рампа в сборе», которую перемещают и подключают как один большой баллон.
Разница в логике эксплуатации. Рампа стационарна: баллоны в неё ставят и вынимают по одному прямо на объекте. Моноблок мобилен: его заправляют и освидетельствуют целиком, привозят на площадку, подключают одним соединением и увозят пустым на заправку. Для предприятий с большим, но не криогенным расходом моноблок убирает ручную возню с десятком отдельных баллонов.
Типовое решение в нашем ассортименте — моноблок МБ-12-50-200: 12 баллонов по 50 литров с рабочим давлением 200 бар на общей раме. Такая связка несёт примерно 120 м³ газа (12 × 50 л × 200 бар), то есть заменяет сразу дюжину одиночных баллонов и одно подключение вместо двенадцати.
Когда что выбирать
| Параметр | Газовая рампа | Моноблок | Газификатор / криоцистерна |
|---|---|---|---|
| Форма хранения газа | Сжатый в баллонах | Сжатый в баллонах | Сжиженный (криогенный) |
| Типичный расход | Средний, несколько постов | Средний–высокий | Высокий и постоянный |
| Логистика заправки | Меняют баллоны по одному | Возят связку целиком | Доставка жидкого газа в цистерне |
| Мобильность | Стационарна | Перемещается краном/погрузчиком | Стационарна |
| Что подходит | Сварочный участок, лаборатория | Цех с несколькими линиями | Производство, медкислород, розлив |
Если расход вырос настолько, что баллоны и моноблоки не успевают возить, пора смотреть в сторону газификатора ГХК и криогенного оборудования — там газ хранится в жидком виде и его в разы больше на единицу объёма.
Как посчитать запас газа в рампе
Объём газа в баллоне в пересчёте на нормальные условия считается просто: водяная вместимость баллона умножается на давление. Баллон 40 л под 150 бар содержит примерно 6 м³ газа, баллон 50 л под 200 бар — около 10 м³ (подробный разбор — в статье сколько газа в баллоне 40 литров). Дальше всё масштабируется по числу баллонов в группе.
| Группа баллонов | Объём и давление | Запас газа (прибл.) |
|---|---|---|
| 1 баллон | 40 л, 150 бар | ~6 м³ |
| 1 баллон | 50 л, 200 бар | ~10 м³ |
| Рампа 2×6 баллонов | 40 л, 150 бар | ~72 м³ (рабочая + резерв) |
| Моноблок МБ-12-50-200 | 50 л, 200 бар | ~120 м³ |
Зная среднечасовой расход на постах, легко прикинуть, насколько хватит рабочей группы и как часто придётся менять баллоны. Чтобы расход был экономным, важно правильно подобрать рабочий редуктор и не держать на постах завышенное давление.
Безопасность централизованного газоснабжения
Рампа и моноблок работают под высоким давлением, поэтому требования жёсткие. Базовые правила, которые нельзя нарушать:
- Разделение по газам. Рампы для кислорода и для горючих газов (ацетилен, водород) размещают раздельно, в отдельных пристройках или шкафах с вентиляцией. Смешение недопустимо.
- Только освидетельствованные баллоны. В рампу ставят баллоны с действующим клеймом переосвидетельствования и исправным вентилем. Проверьте, что именно проверяют при освидетельствовании.
- Кислород и жиры несовместимы. Кислородную арматуру, редукторы и руки нельзя пачкать маслом и жиром — это причина возгораний.
- Защита от обратного удара. Для ацетилена и горючих газов на магистрали обязательны предохранительные затворы и обратные клапаны.
- Цветовая маркировка. Баллоны в группе должны быть одного газа; цветовая маркировка помогает не перепутать.
Оборудование, работающее под избыточным давлением, подпадает под действие технического регламента ТР ТС 032/2013 и правил промышленной безопасности. Монтаж рампы и обвязку моноблока должны выполнять подготовленные специалисты, а персонал — проходить инструктаж.
Как организовать узел газоснабжения на объекте
Грамотный узел начинается с расчёта. Определите перечень газов, суммарный расход по каждому, пиковую нагрузку и требуемую чистоту. Дальше — выбор схемы: для одного газа с умеренным расходом достаточно двухплечевой рампы с ручным переключением; для непрерывного процесса лучше автоматическое переключение групп; для нескольких линий удобнее моноблоки.
Не забудьте про склад баллонов рядом с рампой: запас пустой и полной тары, проветривание, защита от солнца и опрокидывания. Как это правильно устроить, разобрано в материале про организацию склада газовых баллонов. Доставку полных групп и вывоз пустых планируйте с учётом требований к транспортировке баллонов по РК.
Часто задаваемые вопросы
Чем газовая рампа отличается от моноблока?
Рампа — стационарный коллектор, в который баллоны ставят и вынимают по одному прямо на объекте. Моноблок — группа баллонов на единой раме с общим вентилём: его заправляют и подключают целиком, перемещая как один большой баллон.
Сколько газа вмещает моноблок МБ-12-50-200?
Это 12 баллонов по 50 литров под давлением 200 бар. Суммарный запас газа в пересчёте на нормальные условия — около 120 м³, что заменяет двенадцать отдельных 50-литровых баллонов и одно подключение вместо двенадцати.
Можно ли подключать к одной рампе разные газы?
Нет. На одной рампе работает только один газ. Кислород и горючие газы (ацетилен, водород) вообще размещают раздельно, в отдельных шкафах или пристройках с вентиляцией — это требование безопасности.
Что такое автоматическое переключение групп?
Это устройство, которое само переводит подачу с рабочей группы баллонов на резервную, когда давление в рабочей падает до заданного минимума. Производство не останавливается, а оператор спокойно меняет опустевшие баллоны.
Когда выгоднее перейти с баллонов на газификатор?
Когда расход стал настолько большим, что баллоны и моноблоки не успевают возить и менять. При постоянном высоком потреблении криогенное хранение жидкого газа в газификаторе или цистерне дешевле в пересчёте на кубометр и удобнее логистически.
Какие редукторы нужны для рампы?
Рамповые редукторы подбирают под конкретный газ: БКО для кислорода, БАО для ацетилена, БУО для углекислоты, отдельные модели для аргона и азота. Использовать кислородный редуктор на горючем газе нельзя.
Нужно ли освидетельствовать баллоны в моноблоке?
Да. Все баллоны в составе моноблока проходят периодическое переосвидетельствование на общих основаниях, а сам моноблок эксплуатируется только с баллонами, у которых действующее клеймо и исправная арматура.
